早强剂是能够提高混凝土早期强度,但对后期强度没有明显影响的外加剂.兼有早强和减水作用的外加剂,称为早强减水剂.

1．主要品种

早强剂主要品种有强电解质无机盐类早强剂:如硫酸盐、硫酸复盐、硝酸盐、亚硝酸盐、氯盐等;水溶性有机化合物:如三乙醇胺、甲酸盐、乙酸盐、丙酸盐等.

由早强剂与减水剂组成的为早强型减水剂.

2．适用范围

（1）早强剂及早强减水剂适用于蒸养混凝土及常温、低温和最低温度不低于－50℃环境中施工的有早强或防冻要求的混凝土工程.

（2）掺入混凝土后对人体产生危害或对环境产生污染的化学物质不得用作早强剂.含有六价铬盐、亚硝酸盐等有害成分的早强剂,严禁用于饮水工程及与食品相接触的工程.硝类不得用于办公、居住等建筑工程.

（3）下列结构中不得采用含有氯盐配制的早强剂及早强减水剂:

预应力混凝土结构;

在相对湿度大于80％环境中使用的结构、处于水位变化部位的结构、露天结构及经常受水淋、受水流冲刷的结构,如:给排水构筑物、暴露在海水中的结构、露天结构等;

大体积混凝土;

直接接触酸、碱或其他侵蚀性介质的结构;

经常处于温度为60℃以上的结构,需经蒸养的钢筋混凝土预制构件;

有装饰要求的混凝土,特别是要求色彩一致的或是表面有金属装饰的混凝土;

薄壁混凝土结构,中级和重级工作制吊车梁、屋架、落锤及锻锤混凝土基础结构;

骨料具有碱活性的混凝土结构.

3．应用技术要点

（1）早强剂、早强减水剂进入工地（或混凝土搅拌站）的检验项目应包括密度（或细度）,1d、3d、7d抗压强度及对钢筋的锈蚀作用,早强减水剂应增测减水率,混凝土有饰面要求的还应观测硬化后混凝土表面是否析盐.符合要求后,方可入库使用.

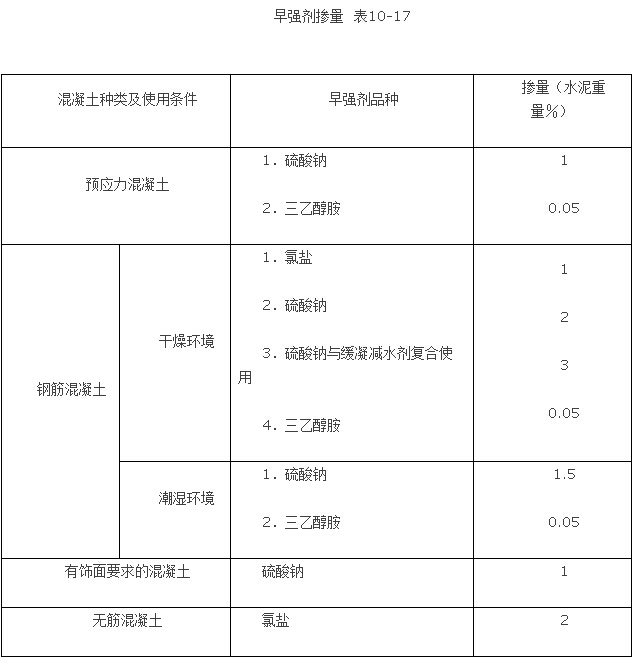

（2）常用早强剂掺量应符合表10-17的规定.

注:1．在预应力混凝土中,由其他原材料带入的氯盐总量,不应大于水泥重量的0.1%;在潮湿环境下的钢筋混凝土中,不应大于水泥重量的0.25%.

2．表中氯盐含量,以无水氯化钙计.

（3）粉剂早强剂和早强减水剂直接掺入混凝土干料中应延长搅拌时间30s.

（4）常温及低温下使用早强剂或早强减水剂的混凝土采用自然养护时,宜使用塑料薄膜覆盖或喷洒养护液.终凝后应立即浇水潮湿养护.最低气温低于0℃时,除塑料薄膜外还应加盖保温材料.最低气温低于－5℃时应使用防冻剂.

（5）掺早强剂或早强减水剂的混凝土采用蒸汽养护时,其蒸养制度宜通过试验确定.尤其含三乙醇胺类早强剂、早强减水剂的混凝土蒸养制度更应经试验确定.

（6）常用复合早强剂、早强减水剂的组分和剂量,可根据表10-18选用.

注:早强减水剂用来提高混凝土早期抗冻害能力时,硫酸钠的用量可提高到3%,减水剂掺量应取表中上限值.
